硬件方向介绍
一、学科理论基础
专业课基础:
1、电路分析基础
2、模拟电子技术基础
3、数字电路技术基础
分流理论基础:
电力电子技术——功率方向
高频(通信)电子线路——高频方向
单片机原理——单片机方向
注:学习理论课程的时候不需要太深入,各个知识点的推导过程对于大一的同学来说或许有些吃力,刻意追求理论会花费较多时间,学理论只需要记结论会应用就可以,在后期项目做的多了也就慢慢参透原理了。
二、基层元器件
认识元器件:电阻、电容、电感、二极管、三极管、mos(场效应)管、运算放大器
焊接:直插器件、贴片器件
认识元器件是一个非常重要的环节,很多同学在后面做项目的时候会感觉吃力就是因为没用对元器件的特性(电气特性、封装等)认识到位,比如电容就有很多种,c0g贴片电容0805封装、0603封装,电解质电容又分为铝电解、钽电容等等,不同电容,不同封装所应用的电路就不同。电气特性是电路设计的重要环节,学会分析元器件的电气特性可以在以后的设计中如鱼得水,比如一个二极管的应用电路,钳位电压是如何钳住电压的,倍压整流检测峰值电压电路中二极管起的作用……

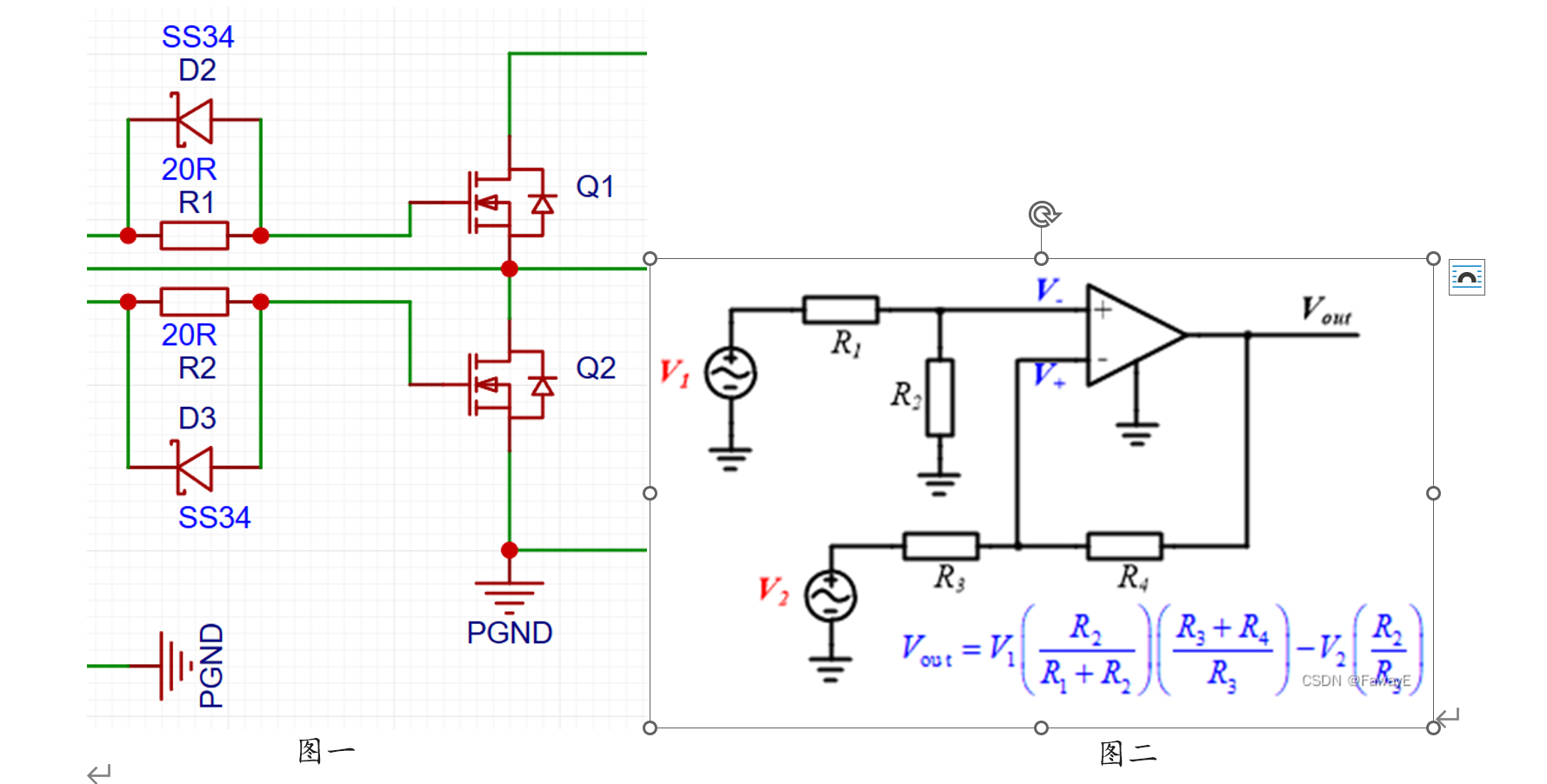

另外,mos管和运放是非常重要的两个器件。做功率方向的主要就是运用mos管,起到的就是一个开关的作用,整流、逆变、电调等等电路都要运用到mos管。而运算放大器也同样如此,过零检测、比较器、加法器、振荡器、比例放大器等等都要用到运放这一关键器件,所以掌握这两个器件是必要的!
三、电路设计仿真及pcb制版
EDA工具:这里我推荐使用嘉立创EDA,国产化eda工具,对于本科阶段画板来说非常方便,元器件有现成的库可以直接调用,汉化的也不用担心看不懂,同时还有非常多的开源项目可以学习
电路设计基本步骤:
1、确定思维导图,需要用到哪些器件和基本模块
2、画原理图,原理图连线,标识网络标签
3、电路仿真
4、画pcb布局布线布板

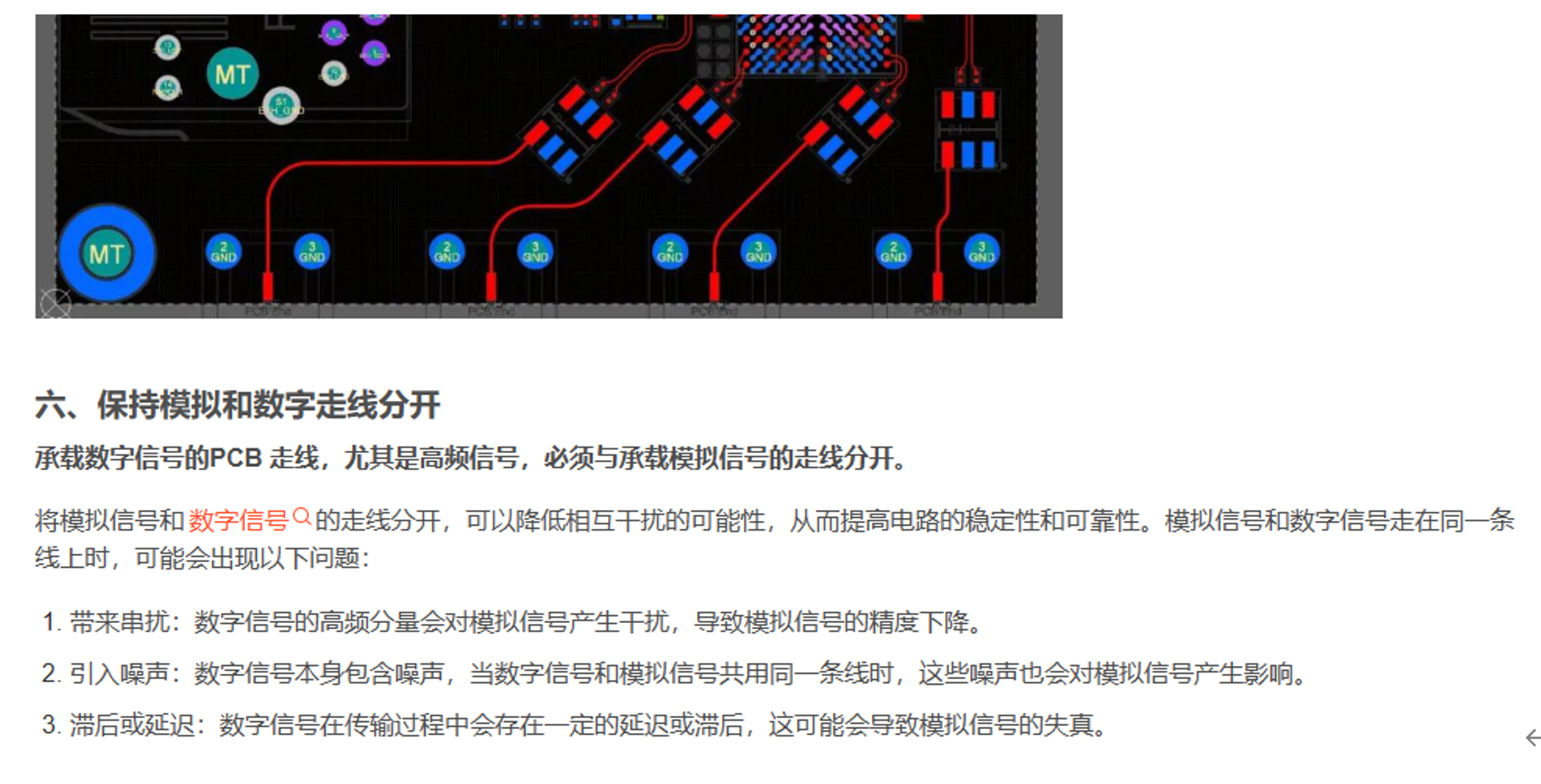

画pcb时布线布局有很多讲究,覆铜、滴泪、开天窗……这里我引用CSDN上的讲解
csdn链接: http://t.csdn.cn/c1fy6
四、成品交付及测试
在嘉立创开板(每个月有两次白嫖机会)得到板子以后,需要将买来的器件焊接好,芯片、电容、电阻等直插的或者贴片的焊好,之后要进行测试,测试需要得到的指标比如Buck电路是否做到了恒压恒流输出,AGC电路是否做到了增益恒定等。测试无误后要考虑吧系统联调的稳定性,比如有飞线的地方需要加固,有短接风险的地方需要打上热熔胶封闭等等,一个好的板子就需要指标出色、联调稳定等等特点,这就算一次出色的电路设计!
